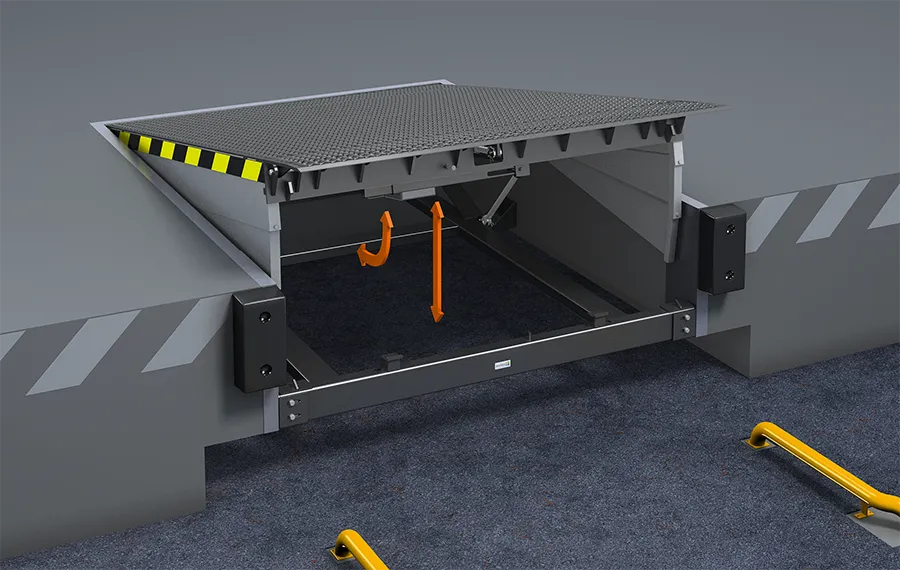

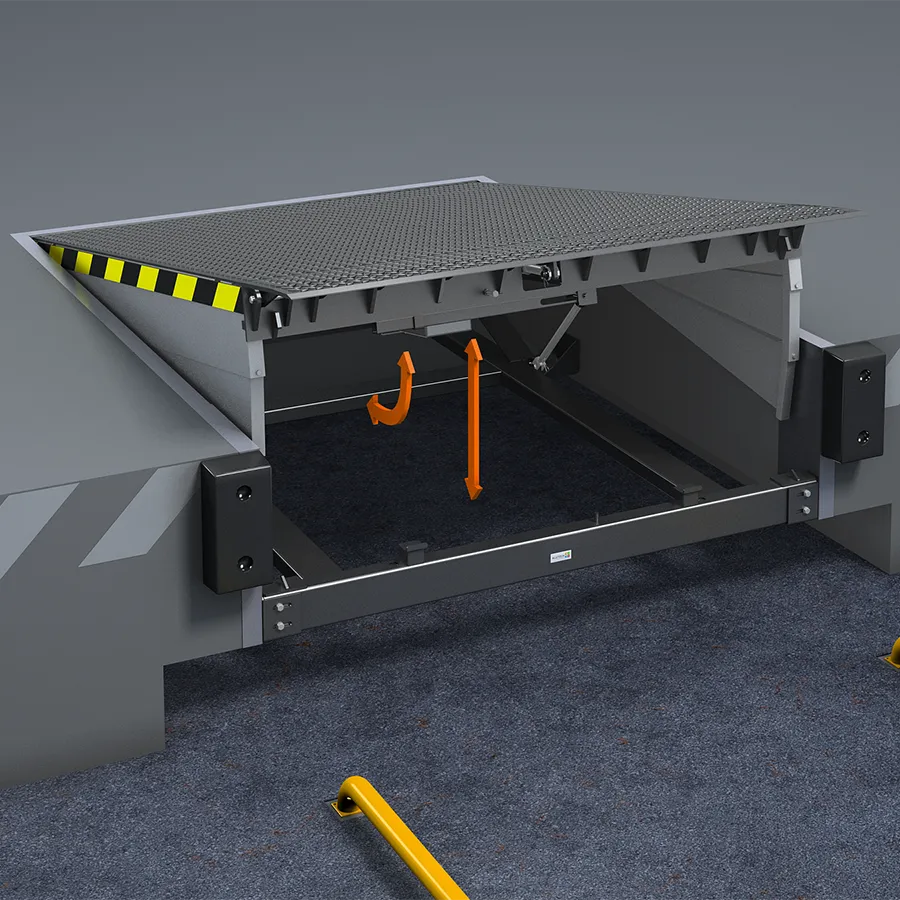

Преимущества уравнительных платформ с поворотной аппарелью

Типовое решение в линейке перегрузочной техники, подходящее для большинства объектов. Благодаря прочному конструктиву платформы выдерживаю до 6 т нагрузки.

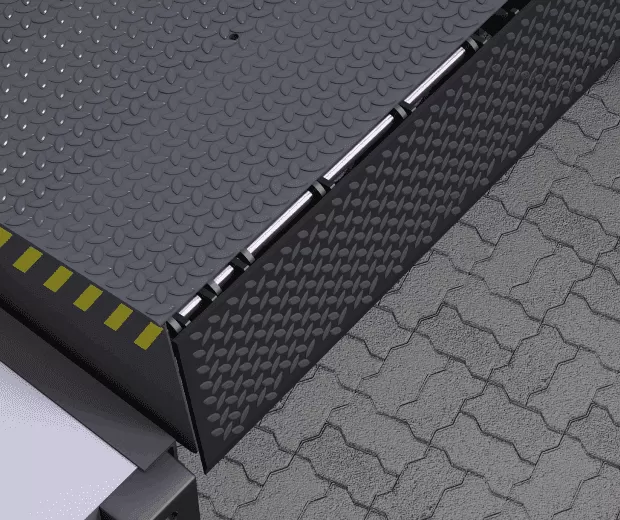

Надежная аппарель
Надежная аппарель

Поворотную аппарель и верхний лист платформы соединяют 12 пар шарнирных петель, обеспечивающих прочность конструкции.

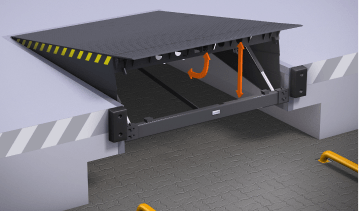

2 подъемных цилиндра

в базовой комплектации гарантируют надежную и безопасную работу

Оперативный ремонт

болтовое крепление опорной балки платформы без применения сварки облегчает замену данного элемента на объекте при повреждении

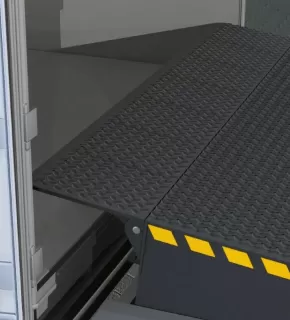

Безопасная работа
Безопасная работа

Защиту от защемления ног обеспечивают боковые шторки, которые для идентификации дополнительно маркируются желто-черными полосами.

Высокое качество покрытия
Высокое качество покрытия

Покрытие двухкомпонентной краской с предварительной дробеструйной обработкой обеспечивает антикоррозийную стойкость платформ.

Популярные готовые решения
Нужна консультация?
Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:
Нужна консультация?
Вызвать замерщика
Мы сделаем все необходимые замеры и поможем определиться с механизмом и материалами

Спасибо за вашу заявку

Мы свяжемся с вами в ближайшее время.

Вызвать замерщика
Технические характеристики

Стандартная длина

2000, 2300, 2500, 3000, 3500, 4000, 4500 мм

Стандартная ширина

1750, 2000, 2250 мм (1800, 2000 мм для длины 2300 мм)

Допустимая динамическая нагрузка

60 кН (6 тонн)

Длина поворотной аппарели

400 мм

Количество основных подъемных цилиндров платформы

2

Толщина листа платформы

6/8 мм, 12/14 мм

Электропитание блока управления

400 В

Диапазон рабочих температур гидравлического масла

от -15 °С до +50 °С

* для получения более подробной информации о характеристиках уравнительных платформ просим обращаться к специалистам
Внешний вид
Тип

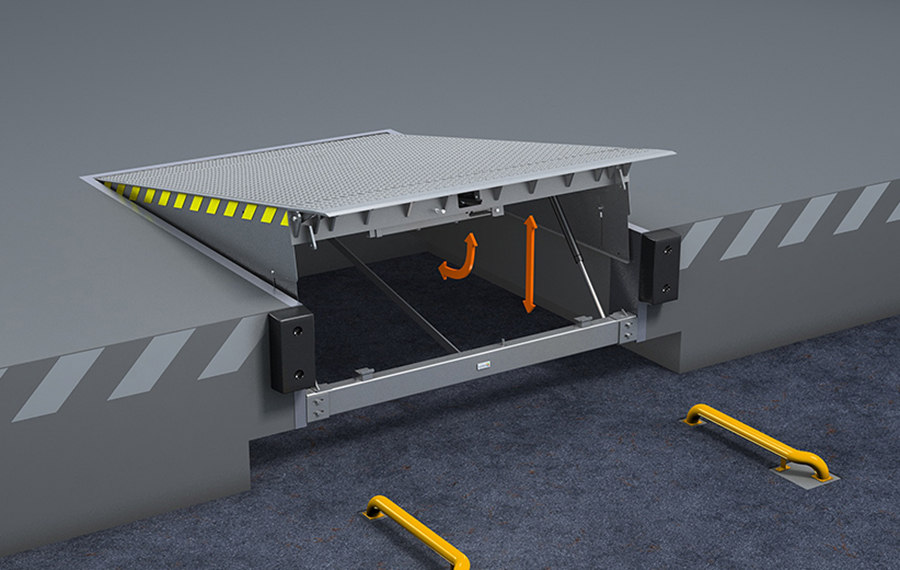

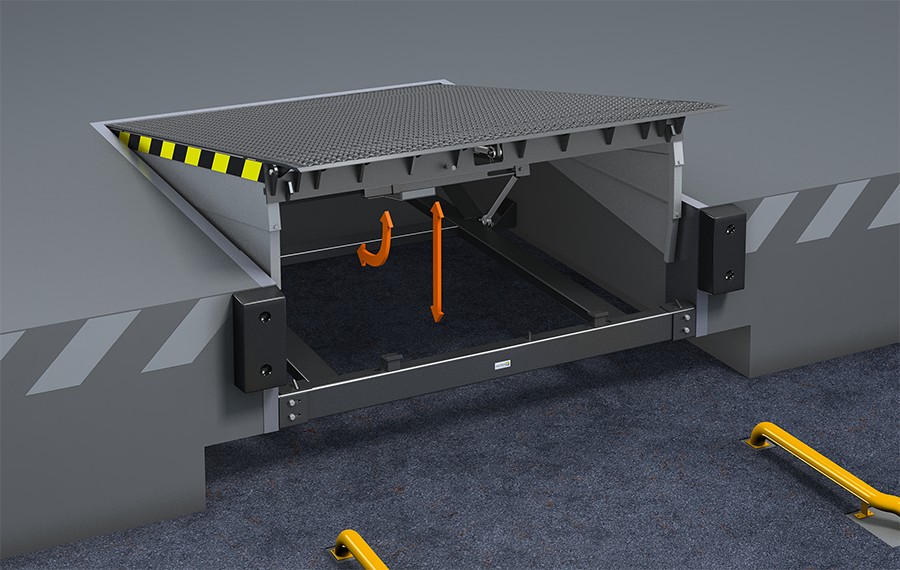

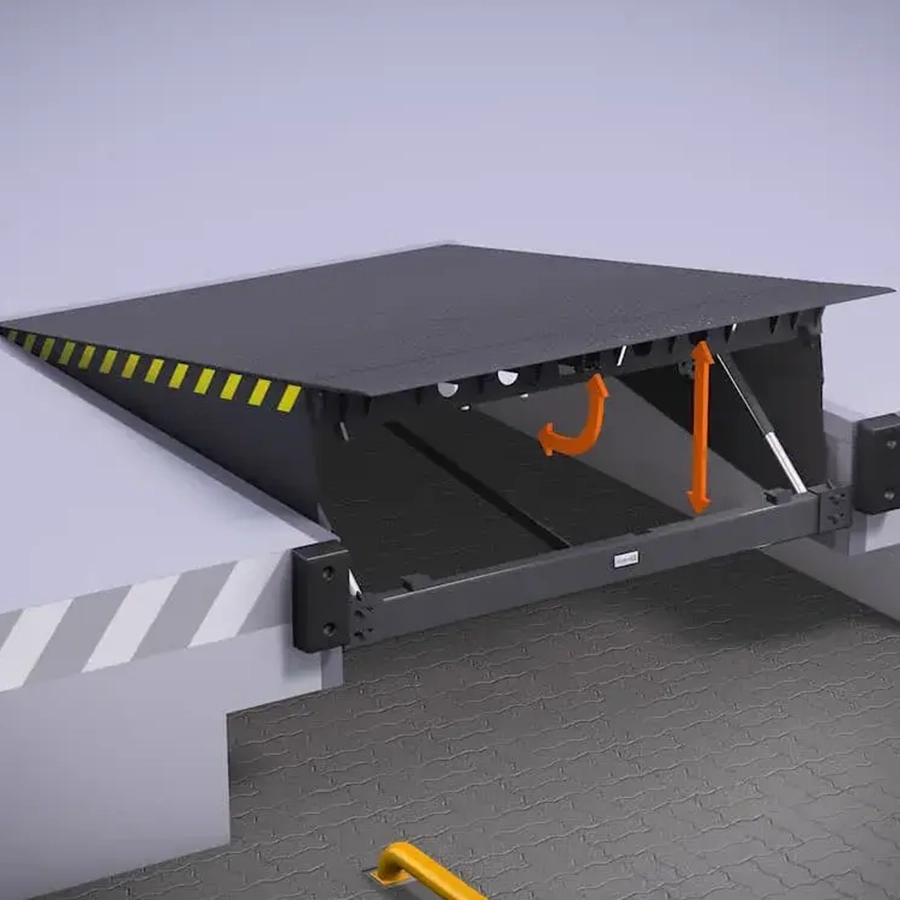

Уравнительные платформы с поворотной аппарелью
Серия
ALUTECH SL
ALUTECH SL
Палитра
RAL 9017
RAL 5002
RAL 7016
Серия
Палитра

Стандартная

  • RAL 9017
  • RAL 5002
  • RAL 7016

  • Высокое качество

    изделия перед покраской проходят дробеструйную обработку, что снижает риск возникновения коррозии

  • Широкий выбор цветов

    3 базовых цвета на выбор, а также возможность окраски в любой из 200 оттенков по каталогу RAL

  • Двухкомпонентная эмаль

    обладает высокой бензо- и маслостойкостью, устойчива к истиранию

Типы монтажа
Уравнительные платформы ALUTECH SL представлены четырьмя моделями (S, W, C, B). Каждая из них имеет свою специфику монтажа, учитывающую как конструкцию самой платформы, так и архитектурные особенности здания.

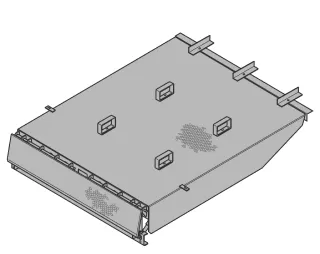

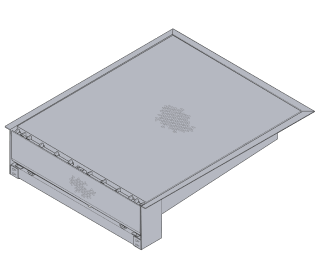

Модель S
Модель S
Установка платформы производится после окончания строительства перегрузочных площадей. Монтаж осуществляется сваркой заднего уголка платформы с обрамлением приямка. Это самая популярная и экономичная модель платформы SL.
Модель W
Модель W
Платформа модели W, в отличие от модели S, имеет рамную конструкцию, что обеспечивает дополнительную жесткость. Рама платформы приваривается по контуру к уголку приямка и располагается на одном уровне с полом.

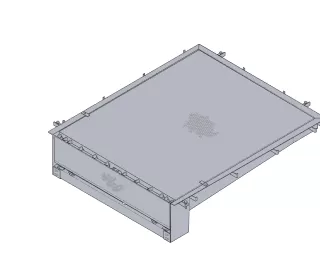

Модель C
Модель C
Конструкция платформы аналогична модели W. Рама платформы имеет специальные болты, которые позволяют осуществлять регулировку платформы по уровню приямка. Это гарантирует долговечную и бесперебойную работу. Высота регулировки — до 100 мм.

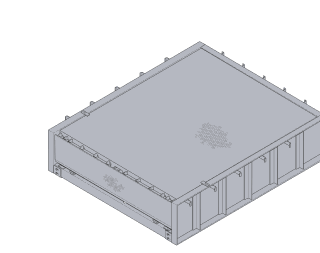

Модель B
Модель B
Рама платформы образует закрытый бокс и позволяет осуществлять заливку бетона сразу после ее установки. Платформа не требует предварительной подготовки приямка и может быть смонтирована на начальном этапе строительных работ.
Дополнительные аксессуары
Покраска в любой цвет по каталогу RAL
Покраска в любой цвет по каталогу RAL
Покраска в любой цвет по каталогу RAL

для соответствия платформ фирменному стилю компании-заказчика

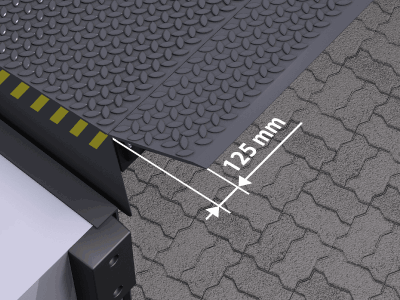

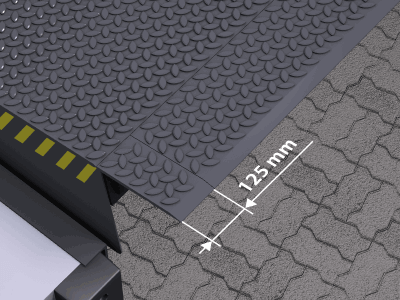

Аппарель со скосами (2х125 мм)
Аппарель со скосами (2х125 мм)
Аппарель со скосами (2х125 мм)

для обслуживания узких транспортных средств

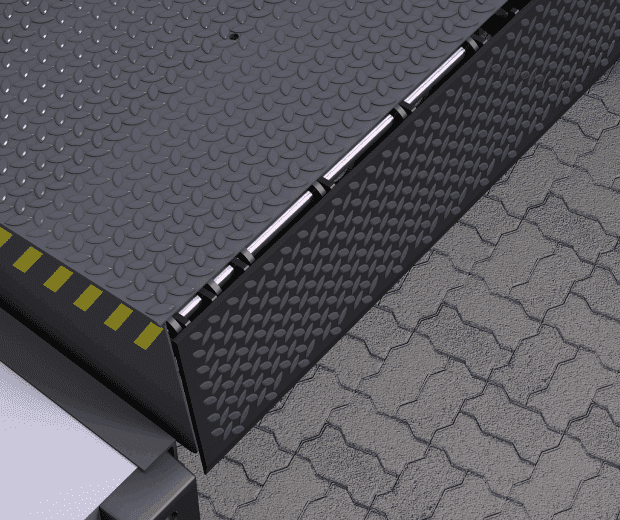

Боковые сегменты (2х125 мм)
Боковые сегменты (2х125 мм)
Боковые сегменты (2х125 мм)

позволяют обслуживать транспортные средства с различной шириной кузова

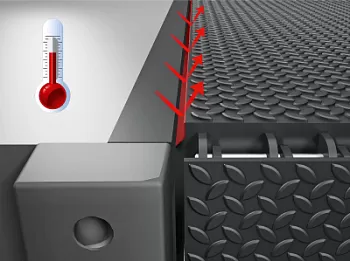

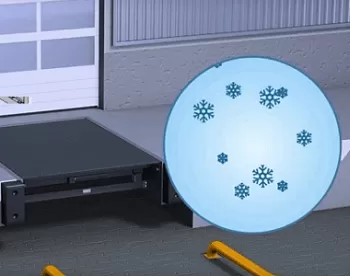

Низкотемпературное масло до –40 °С
Низкотемпературное масло до –40 °С
Низкотемпературное масло до –40 °С

для эксплуатации оборудования в холодном климате

Комплект уплотнительных вставок
Комплект уплотнительных вставок
Комплект уплотнительных вставок

для герметизации пространства между платформой и приямком

Часто задаваемые вопросы
  • Разрешено ли проводить погрузочно-разгрузочные работы при отключенном питании уравнительной платформы?

    Проведение погрузочно-разгрузочных работ при отключенном питании категорически запрещено. Отключение питания приводит к блокировке гидравлической системы, в результате чего платформа не подстраивается под перепады высоты кузова транспортного средства при проезде погрузчика. Весовые нагрузки при отключенном питании могут стать причиной поломки оборудования.

    В случае внезапного прекращения подачи электроэнергии, а также после отключения питания платформы необходимо разблокировать гидравлическую систему вручную. Для этого нужно установить переключатель на блоке управления в положение «I» и нажать кнопку подъема платформы.

    Проведение погрузочно-разгрузочных работ на уравнительной платформе в сложенном состоянии запрещено, так как это может привести к выходу оборудования из строя.

  • В чем различие уравнительных платформ с поворотной и выдвижной аппарелью?

    Главное различие между уравнительными платформами ALUTECH серий SL и TL заключается в механизме выдвижения аппарели.

    Платформы с поворотной аппарелью являются оптимальным решением, удовлетворяющим стандартным требованиям выполнения погрузочно-разгрузочных работ. Поворотная аппарель компенсирует расстояние между уровнем погрузочной рампы и кузовом грузовика. Однако поворотный механизм не позволяет регулировать расстояние, на которое аппарель заходит в кузов авто.

    Платформы с телескопической аппарелью позволяют осуществить более точное позиционирование аппарели в кузове автомобиля за счет того, что уровень выдвижения регулируется непосредственно оператором.

    Кроме того, в качестве дополнительной опции возможно укомплектовать платформы выдвижной аппарелью длиной 1000 мм (стандартно — 500 мм), что позволит осуществлять загрузку ж/д транспорта и грузовиков с боковой парковкой.

  • Существуют ли ограничения допустимой нагрузки на уравнительную платформу в зависимости от типа погрузочного средства?

    Максимально допустимая нагрузка на уравнительные платформы ALUTECH серий SL и TL составляет 60 кН (6 тонн). При этом в ходе эксплуатации уравнительной платформы в местах движения колес погрузчика могут образовываться небольшие вмятины. Подобная деформация является допустимой в соответствии c предельными значениями, указанными в стандарте EN 1398, и не влияет на работоспособность изделия.

    Однако использование погрузочных средств с колесами небольшого размера или из жесткого материала ведет к увеличению точечной нагрузки. Во избежание серьезной деформации уравнительной платформы следует придерживаться ограничений по допустимой нагрузке в зависимости от типа погрузчика.

  • Какая сталь используется для изготовления уравнительных платформ?

    Для изготовления платформ используются горячекатаные листы из стали марки Ст3сп с чечевичным рифлением согласно ГОСТ 8568-77. Ст3сп — конструкционная углеродистая сталь, которая широко применяется в несущих элементах сварных и несварных конструкций и деталей.

    По химическому составу и физико-механическим свойствам сталь Ст3сп аналогична стали с европейской маркировкой S235.

  • Какое гидравлическое масло применяется в уравнительных платформах?

    В базовой комплектации платформы поставляются с гидравлическим маслом Renolin B HVI ISO VG 22, которое рассчитано на использование при температуре окружающей среды до -15 °С. Для регионов с холодным климатом возможна заправка гидростанций низкотемпературным маслом Renolin MR 310 HVLPD 15, что позволяет эксплуатировать платформы при температуре воздуха до -40 °С.

    Гидравлические масла Renolin производятся немецким концерном FUCHS и гарантируют безотказную работу оборудования в различных климатических условиях.

    ГК «АЛЮТЕХ» поставляет оригинальные масла Renolin для сервисного обслуживания платформ. Также Вы можете приобрести необходимое масло у официальных дистрибьюторов концерна FUCHS.


  • Что такое усиливающая тяга и зачем она нужна?

    Усиливающая тяга является дополнительным элементом системы безопасности уравнительной платформы с поворотной аппарелью ALUTECH SL.

    В случае несанкционированного отъезда транспортного средства, когда на платформе находится погрузчик, места креплений опорной балки и передняя часть приямка испытывают крайне высокие нагрузки. Усиливающая тяга соединяет опорную балку и заднюю часть платформы, за счет чего часть нагрузки переносится на заднюю стенку приямка.

    Подобное решение обеспечивает сохранность конструкции платформы и сводит к минимуму риск разрушения приямка. Таким образом, конструкция платформы ALUTECH SL гарантирует максимальную безопасность даже в экстренных ситуациях.


  • Что делать с платформой, если в процессе работы пропало электричество?

    В случае внезапного прекращения подачи электроэнергии, а также после отключения питания платформы необходимо разблокировать гидравлическую систему вручную. Для этого нужно установить переключатель питания на блоке управления в положение «I» и зажать кнопку подъема платформы на 1-2 секунды (при внезапном отключении электричества данные действия необходимо производить после восстановления подачи питания).

    При проведении разблокировки гидравлической системы запрещено размещение каких-либо объектов на платформе.



    Проведение погрузочно-разгрузочных работ при отключенном питании уравнительной платформы категорически запрещено, так как это может привести к выходу оборудования из строя.

  • Отличаются ли заказные размеры платформы от фактических?

    В ассортименте перегрузочной техники Alutech представлены платформы с заказной длиной 2000-4500 мм (с шагом 500 мм) и шириной 1750-2250 мм (с шагом 250 мм).


    При этом фактические (габаритные) размеры могут быть больше на 70-150 мм в зависимости от серии и модели платформы. Округленные значения заказных размеров упрощают процесс заказа для клиента.

    При подготовке приямков используйте техническую документацию и чертежи по перегрузочной технике Alutech .

  • Как установить уплотнитель SSK на платформу?

    Комплект боковых уплотнителей SSK поставляется клиенту смонтированным на уравнительную платформу с завода-изготовителя.


    При необходимости установки комплекта уплотнителей на уже смонтированную платформу существует возможность заказать его как отдельный продукт (комплект SSK поставляется в размер платформы).


    Процесс установки уплотнителя состоит из следующих шагов:


    1. Поднять платформу в самое верхнее положение и отключить питание на блоке управления (установить переключатель из положения «I» в положение «0»). Находиться под платформой в таком положении запрещено!
    2. Снять защитную пленку с клейкой ленты уплотнителя и приклеить его к платформе, согласно изображению ниже (от верхнего сварного шва до уплотнителя должно быть расстояние 8 мм):
    3. Выполнить 2 отверстия ⌀5-5,2 мм и установить 2 стальные заклепки 5х10(St) DIN 7337, соблюдая допуски, указанные на изображении ниже (допуск 37 мм в задней части платформы можно увеличить, так как данная точка может быть перекрыта стенкой приямка):
    4. Установить переключатель питания блока управления в положение «I» и зажать кнопку подъема платформы на 1-2 секунды для последующей установки платформы в парковочное положение.

    В процессе установки уплотнителей соблюдайте требования техники безопасности и необходимые меры предосторожности.

Остались вопросы?

Мы проконсультируем вас по любому вопросу о продукции «АЛЮТЕХ»

Технологии и качество
Продукт белорусский – качество европейское?
  • Качественная комплектация и сборка
  • Передовое оборудование от ведущих поставщиков
  • Наличие ряда международных сертификатов качества
Узнать больше
Продукт белорусский – качество европейское?
Преимущества работы с «АЛЮТЕХ»
  • Сжатый срок производства

    производство и доставка из Беларуси до 4 недель в зависимости от вида продукции

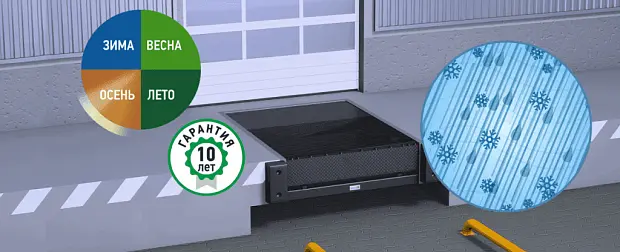

  • Гарантия 10 лет
