Мы подготовили рекомендации для тех, кто находится на этапе проектирования или начала строительства гаража. Эти советы помогут избежать переделки проема и дополнительных затрат.
Перед установкой гаражных ворот необходимо:
- Провести замер, чтобы определить размеры проема.
- Подобрать материал стен, которые обрамляют проем.
- Подвести электричество к месту установки электропривода.
1. Определяем размеры проема
Основные габариты, которые необходимо учесть при установке секционных ворот, — это высота и ширина проема, глубина гаража, а также высота притолоки и ширина пристенков.
Ширина проема

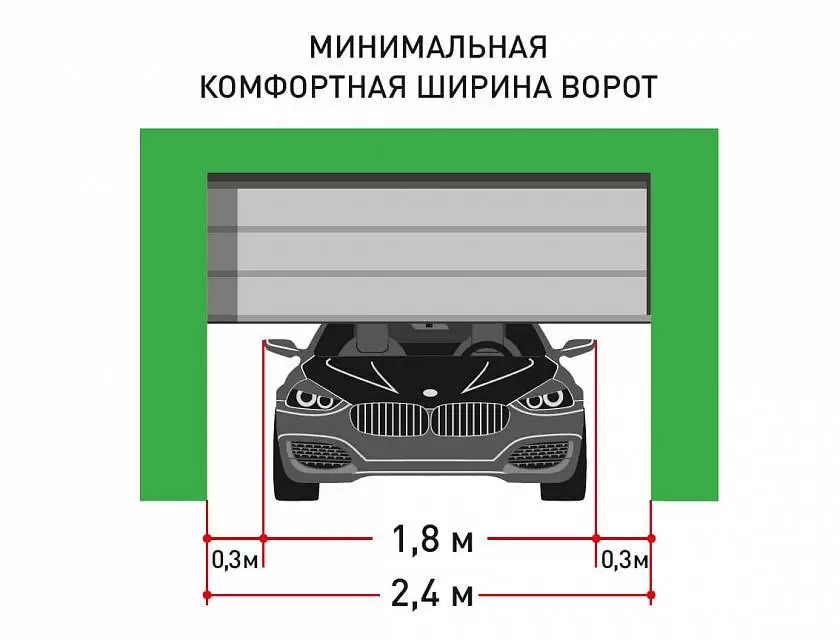

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал). Оптимальная ширина:
- для легкового автомобиля: 2,4-2,7 м;
- для джипа или микроавтобуса: 2,8-3 м;
- для 2 легковых автомобилей: от 5 м.

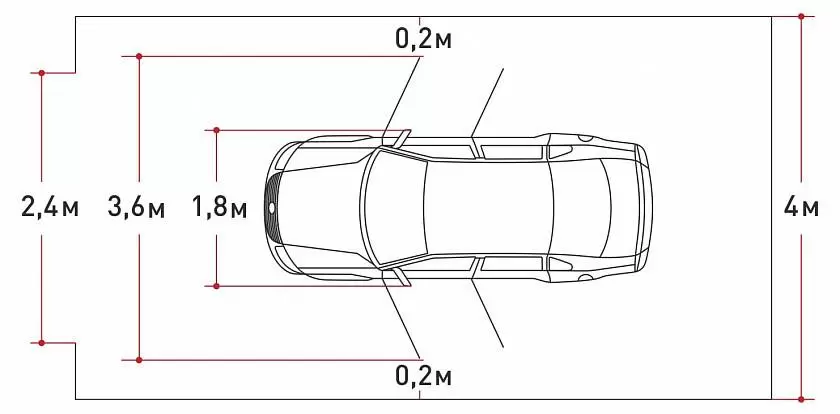

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.
Если вдоль стен планируется размещение стеллажей для инструментов и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.
Высота проема
Этот показатель должен быть на 20-30 см больше высоты автомобиля, если вы планируете установить автоматические ворота.
В воротах с ручным управлением нижняя сэндвич-панель не уходит под потолок полностью. В результате высота проезда уменьшается на 15-20 см. Поэтому для гаражных секционных ворот без электропривода высота проема должна быть больше высоты автомобиля на 35-50 см.
Дополнительно при расчете высоты проема необходимо учесть возможность установки антенны или багажника на крыше автомобиля.
Глубина гаража
На этот показатель часто не обращают внимание. В результате на этапе установки ворот можно столкнуться с серьезной проблемой. Если глубины помещения недостаточно, то полотно упрется в заднюю стену и не сможет полностью открыться (или может не хватить места для установки электропривода).
Глубина гаража = Высота проема + 100 см для монтажа электропривода
Высота перемычки (притолоки)

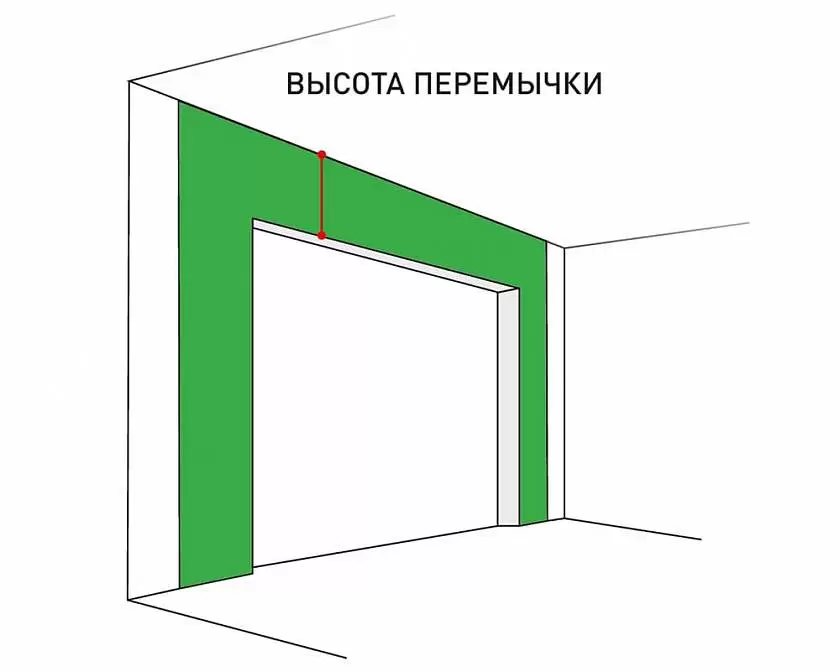

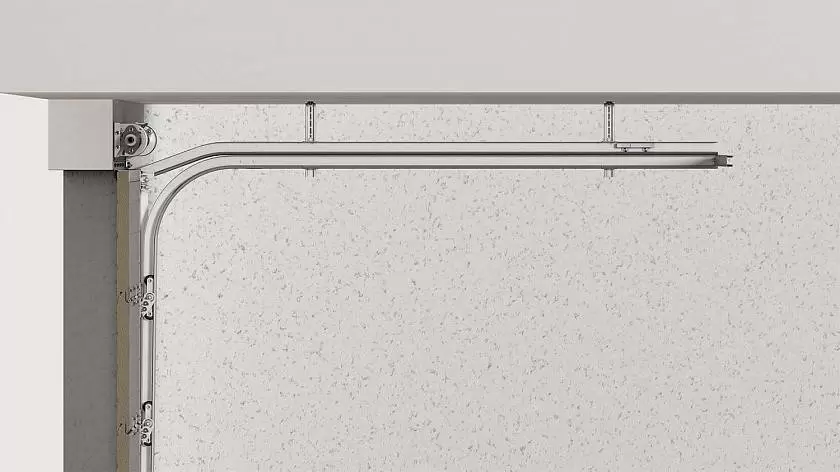

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для установки направляющих профилей и торсионный механизм секционных ворот. Для ворот площадью до 8 м2 с механическим управлением рекомендуемая высота перемычки — от 100 мм. Для ворот аналогичного размера с автоматическим управлением — от 130 мм. Для ворот площадью более 8 м2 — от 210 мм.
Подготовка проема под ключ
Мы готовы прийти на помощь, если вы не хотите погружаться в вычисления и разбираться во всех схемах.
Ширина пристенков

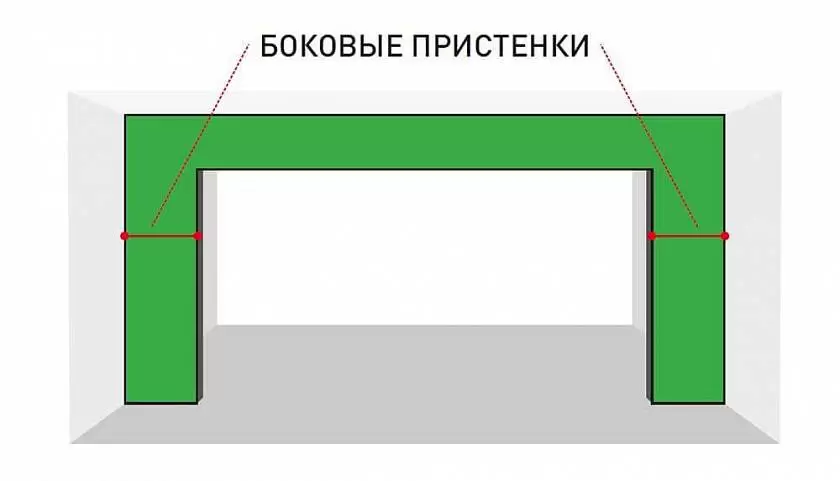

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при открытии и закрытии.
Боковые пристенки должны быть не менее 125 мм.
Если правильно подготовить проем для установки секционных ворот, то не потребуется дополнительных затрат на его доработку или нестандартный тип монтажа.
2. Материал стен
Вес секционных ворот может достигать 400 кг. Поэтому обрамление проема должно быть выполнено из прочных сплошных материалов: бетона, натурального камня или цельного кирпича. А при использовании пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.
Если проем выполнен из пустотелых материалов, а его доработка не представляется возможной, то монтаж ворот выполняется с помощью специализированных метизов. Для таких случаев мы предлагаем специальный крепеж немецкой компании Fischer.
3. Подводим электричество к месту установки электропривода

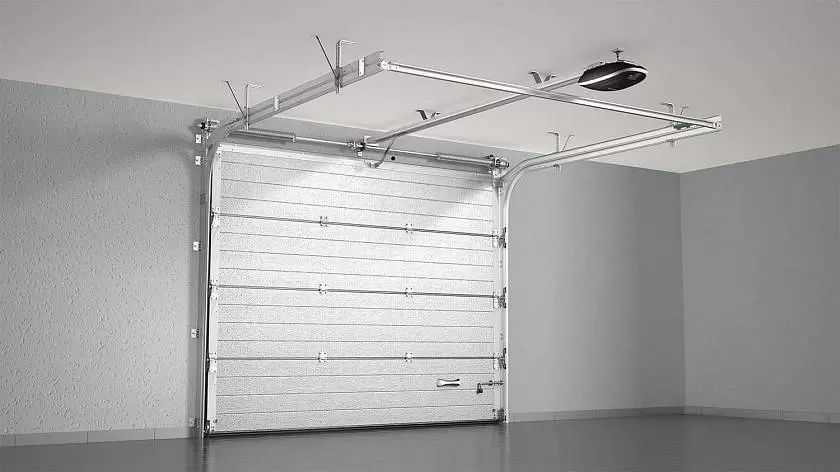

Секционные ворота могут быть с автоматическим или ручным управлением. Первые являются максимально удобными в использовании. Ими можно управлять с пульта и настраивать режим автозакрытия (эти функции есть во всех приводах), использовать голосовые команды и следить за состоянием ворот в приложении на смартфоне (функции умных приводов Smart).
Чтобы установить автоматику для подъемных ворот, необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку. Розетка устанавливается по центру (относительно проема) в зоне максимального входа полотна в помещение.
Возможные ошибки при проектировании и строительстве гаража
Монтаж ворот и подготовка к нему пройдут легче, если при проектировании и строительстве не было недочетов. Это касается выбора локации и подведения коммуникаций.
Неправильное расположение гаража
Расположение влияет на удобство въезда в гараж. Поэтому не подойдет место со слишком крутым уклоном или без водоотвода. Также необходимо учесть наличие достаточного пространства перед воротами для маневра.
Оптимальный уклон въезда должен быть не более 10-12% (примерно 10-12 см на 1 м). Необходимо предусмотреть лотки или канавки для отвода дождевой и талой воды. Для дополнительного комфорта при въезде и выезде из гаража можно использовать противоскользящее покрытие (рифленый бетон, плитку с шероховатостью) на подъездной дорожке. Также рекомендуем проверить траекторию въезда на чертеже или в 3D-модели.
Недочеты при планировании коммуникаций
При отсутствии вентиляции в гараже будет образовываться конденсат. А из-за отсутствия дренажа у ворот может скапливаться вода.
Для поддержания комфортной атмосферы в гараже круглый год рекомендуем предусмотреть естественную вентиляцию (приточные отверстия внизу и вытяжные вверху) или установить вентилятор с датчиком влажности. Оптимальным решением для утепленного гаража станет система приточно-вытяжной вентиляции.
В регионах с высокой влажностью и частыми осадками необходимо установить перед воротами ливневые лотки (с подключением к общей системе водоотведения). А при высоком уровне грунтовых вод — дренажный колодец или насос.
Следуйте рекомендациям, чтобы сэкономить время и упростить работу при подготовке к монтажу ворот. А если появятся вопросы, вы можете проконсультироваться с нашими менеджерами.
Вопросы и ответы
- Какие дополнительные аксессуары я могу заказать вместе с гаражными воротами?
Для роллетных ворот мы предлагаем следующие опции:
- Система блокировки аварийного открывания S-NHK.
- Ручной привод для аварийного подъема.
- Система безопасности «Чувствительный край».
- Инерционный тормоз.
- Фотоэлементы «Twin-Safe».
- Подвижные каретки.
Для секционных ворот:
- Калитка.
- Устройство экстренного открывания дверей.
- Замок ригельный.
- Система защиты от взлома.
- Блок ручного подъема ворот.
- Редуктор цепной.
- Механизм разблокировки электропривода.
- Окна.
- Решетки.
- Вставки декоративные.
- Ручка двухсторонняя и т.д.
- В каких гаражах лучше установить секционные ворота, а в каких – роллетные?
Секционные ворота подходят для большинства гаражных проемов. При этом на поверхности перемычки и боковых пристенков не должны располагаться системы вентиляции, строительные конструкции и т.д.
Если в вашем гараже под потолком находятся инженерные коммуникации, рекомендуем выбрать роллетные ворота, которые при закрытии сворачиваются в защитный короб.
- Как ухаживать за секционными воротами зимой?
В нижней части ворот возможно образование наледи. Это может повредить уплотнитель, поэтому перед поднятием полотна рекомендуется аккуратно удалить наледь.
Перед воротами с калиткой желательно расчищать снег. Это продлит срок службы калитки и позволит открывать ее с легкостью.
При образовании наледи в направляющих ход воротного полотна может быть затруднен. Счищать наледь можно любым неабразивным инструментом.
Снег и наледь под воротами необходимо удалять, т.к. они не позволят полотну герметично закрыться. А в воротах с электроприводом из-за этого может сработать механизм безопасности.
В снегопад возможны сбои в работе фотоэлементов. Решением в данном случае также станет своевременное удаление снега.
- Можно ли установить ворота в гараже без верхней и боковых перемычек?

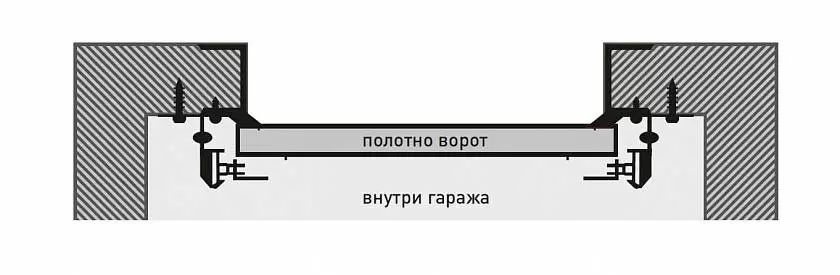

Да, в этом случае будет произведен встроенный монтаж. Он позволит сэкономить на строительных работах и быстро ввести гараж в эксплуатацию.
Обязательно сообщите менеджеру о необходимости встроенного монтажа при оформлении заказа.
Дополнительные преимущества данного вида установки:
Привлекательный вид ворот благодаря использованию декоративных наличников, которые окрашиваются в любой цвет RAL и обладают высокой стойкостью к коррозии.
Надежное крепление рамы ворот даже при неровностях боковых стен. Такой эффект достигается благодаря регулируемым монтажным кронштейнам.
- Как измерить проем?
Перед замером следует определить нулевую отметку пола. В идеале устанавливать ворота в проем с уже готовым полом. Замер параметров необходимо производить с внутренней стороны помещения, т.к. с этой стороны будут монтироваться ворота.
Измерьте высоту в 3 точках: крайней левой, крайней правой и посередине. Аналогично измерьте ширину в 3 точках: крайней верхней, крайней нижней и посередине. При заказе ворот указывайте максимальные значения: сначала ширину в мм, затем высоту в мм.
Измерьте перемычку: в крайней левой, крайней правой и центральной точках. Затем — боковых пристенков: в крайней верхней, крайней нижней и центральной точках. При заказе ворот укажите наименьшие значения этих параметров.
Важно: для установки ворот необходимо не менее 100 мм в зоне перемычки (оптимально — 210 мм) и не менее 125 мм в зоне боковых пристенков. В этих зонах не должно быть систем вентиляции, водоснабжения или отопления. Если полученные значения меньше минимальных, сообщите об этом при заказе ворот.
