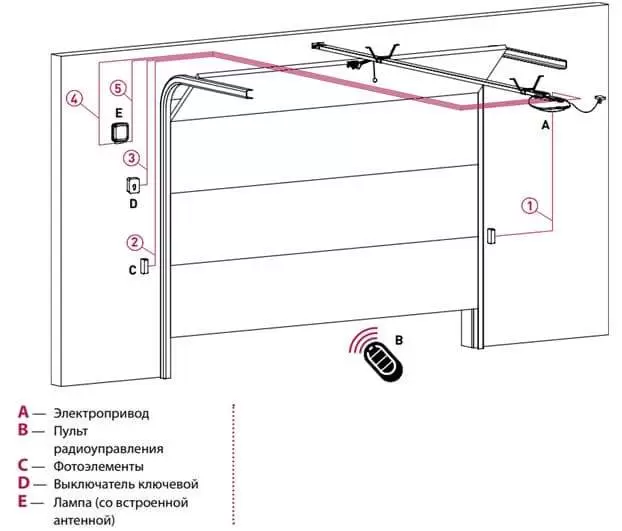

Схематично типовое подключение системы автоматизации секционных гаражных ворот выглядит следующим образом:
Электрическая сеть должна быть оборудована защитным заземлением. Участок электрической сети, к которому подключается автоматика для секционных ворот, должен быть оборудован устройством защиты от короткого замыкания (автоматическим выключателем или другим равнозначным устройством).
Розетка может располагаться как на стене, так и на потолке, при этом необходимо учитывать, что длина сетевого шнура привода составляет 1400 мм. Розетка должна быть установлена таким образом, чтобы после монтажа и подключения привода кабель питания не находился в зоне перемещения ворот и других подвижных элементов.
Вопросы и ответы
- Какие дополнительные аксессуары я могу заказать вместе с гаражными воротами?
Для роллетных ворот мы предлагаем следующие опции:
- Система блокировки аварийного открывания S-NHK.
- Ручной привод для аварийного подъема.
- Система безопасности «Чувствительный край».
- Инерционный тормоз.
- Фотоэлементы «Twin-Safe».
- Подвижные каретки.
Для секционных ворот:
- Калитка.
- Устройство экстренного открывания дверей.
- Замок ригельный.
- Система защиты от взлома.
- Блок ручного подъема ворот.
- Редуктор цепной.
- Механизм разблокировки электропривода.
- Окна.
- Решетки.
- Вставки декоративные.
- Ручка двухсторонняя и т.д.
- Как измерить проем?
Перед замером следует определить нулевую отметку пола. В идеале устанавливать ворота в проем с уже готовым полом. Замер параметров необходимо производить с внутренней стороны помещения, т.к. с этой стороны будут монтироваться ворота.
Измерьте высоту в 3 точках: крайней левой, крайней правой и посередине. Аналогично измерьте ширину в 3 точках: крайней верхней, крайней нижней и посередине. При заказе ворот указывайте максимальные значения: сначала ширину в мм, затем высоту в мм.
Измерьте перемычку: в крайней левой, крайней правой и центральной точках. Затем — боковых пристенков: в крайней верхней, крайней нижней и центральной точках. При заказе ворот укажите наименьшие значения этих параметров.
Важно: для установки ворот необходимо не менее 100 мм в зоне перемычки (оптимально — 210 мм) и не менее 125 мм в зоне боковых пристенков. В этих зонах не должно быть систем вентиляции, водоснабжения или отопления. Если полученные значения меньше минимальных, сообщите об этом при заказе ворот.
