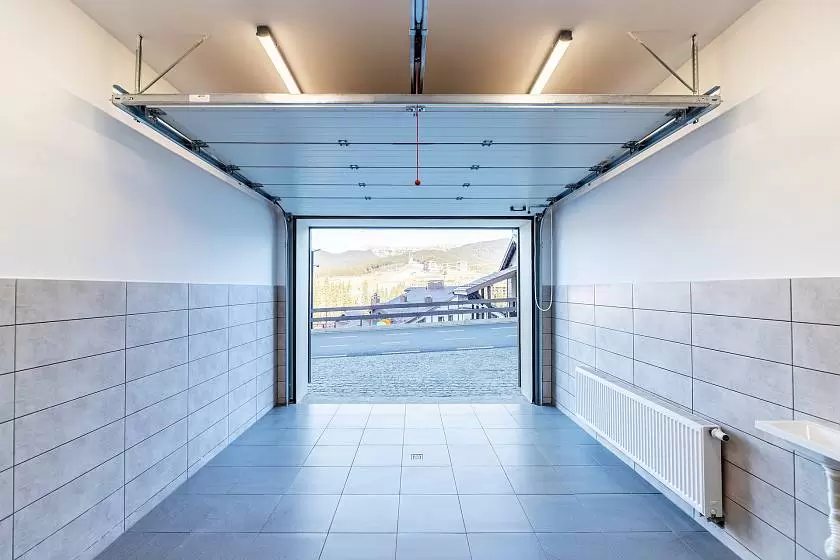

Секционные ворота являются незаменимой частью современного гаража. При открывании их полотно размещается под потолком гаража. Это удобно, если перед гаражом мало места, ведь ничто не помешает свободному заезду.
Чтобы подъемные гаражные ворота служили долго, их нужно правильно установить. Лучше доверить монтаж профессионалам. Но если решили установить такие ворота самостоятельно, следуйте нашим рекомендациям.
Шаг 1. Замеры
Перед установкой необходим замер проема. Все расчеты должны выполняться максимально точно, потому что ошибка даже в несколько миллиметров может привести к перекосу полотна, некорректной работе и поломкам ворот.

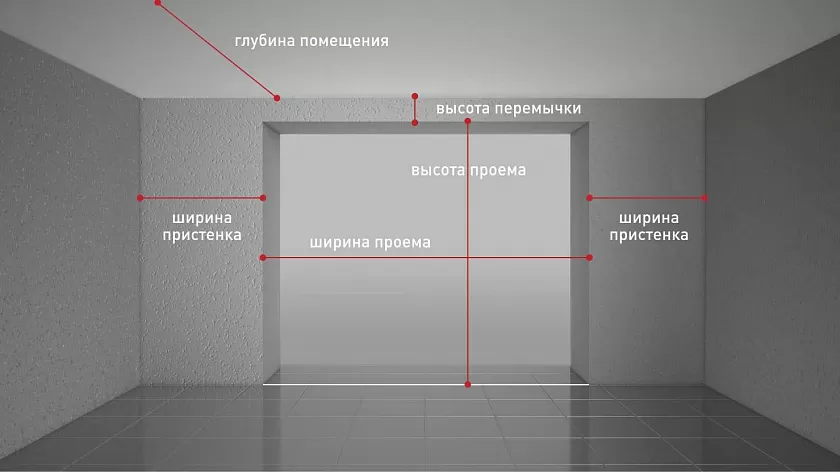

Во время замера необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).
рис. 1

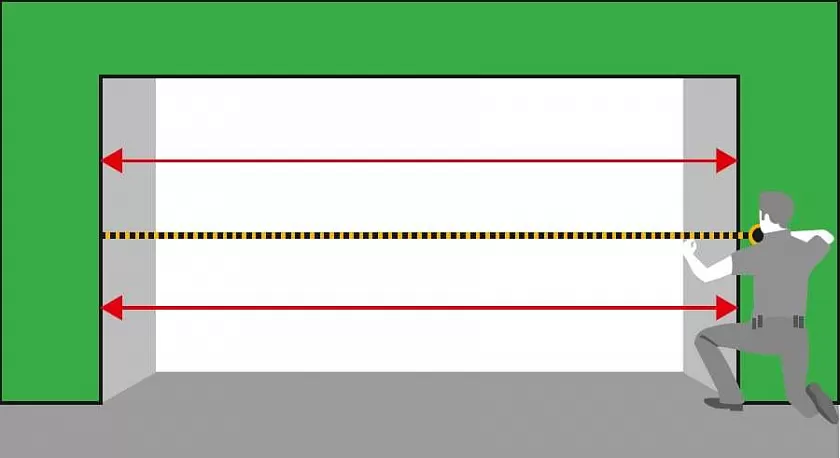

Ширину проема измеряют внутри гаража по 3 точкам (рис. 2). Для беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова (с учетом боковых зеркал) на 60-80 см.
рис. 2

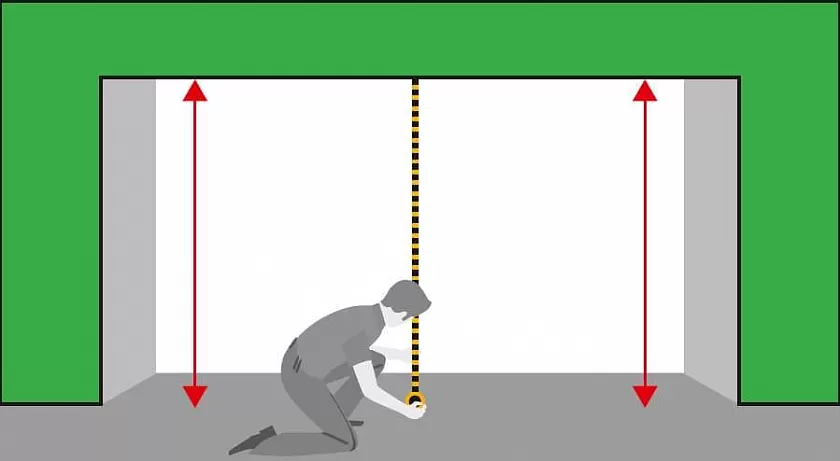

Высота проема также определяется по 3 точкам (рис. 3). Она должна быть больше высоты автомобиля на 20 см (если у ворот автоматическое управление) или на 35-50 см (если у ворот ручное управление). Высоту машины необходимо измерять с учетом антенны или дополнительного багажника на крыше.
рис. 3
Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматического привода, важна глубина гаража. Минимально допустимое значение вычисляется по формуле: высота проема + 100 см.
Далее необходимо измерить высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма.
- Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
- Если площадь воротного полотна более 8 м², то высота притолоки — не менее 210 мм.
Для крепления вертикальных направляющих требуются боковые пристенки шириной от 125 мм.
Шаг 2. Подготовка проема

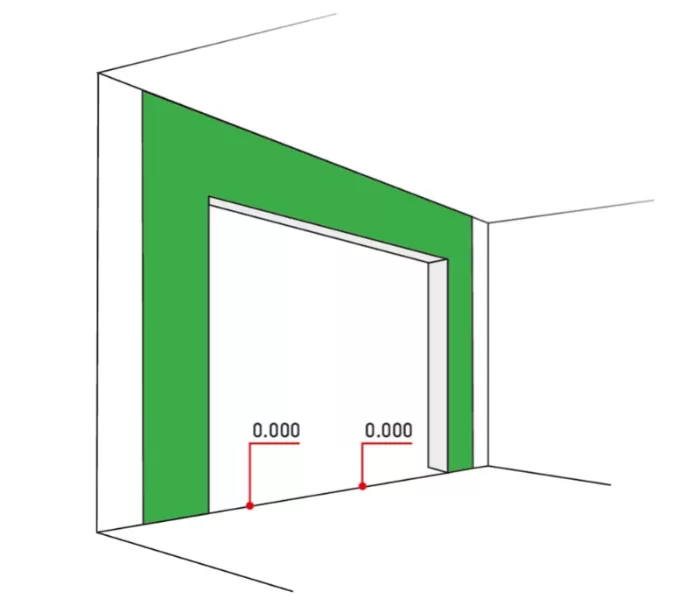

После выполнения всех необходимых замеров переходим к подготовке проема к монтажу (рис. 4).
рис. 4
Сначала следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой (например, газобетонные блоки), то проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте «АЛЮТЕХ».
Затем нужно подготовить гараж:
- завершить отделку стен, на которые будут монтироваться ворота,
- очистить обрамление проема от наплывов штукатурного раствора и проследить, чтобы на поверхности не было трещин и неровностей,
- расположить перемычку и боковые поверхности проема в одной плоскости,
- убедиться, что на перемычках и боковых пристенках нет трубопроводов отопления и вентиляции или строительных конструкций, в противном случае закрепить воротную конструкцию не получится.
Шаг 3. Монтаж секционных подъемных ворот
При установке таких сложных конструкций, как подъемные ворота, важна каждая деталь. А любая ошибка может привести к дорогостоящему ремонту.
Если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей «АЛЮТЕХ» есть профессиональные монтажники в каждом регионе.
Перед установкой внимательно изучите инструкцию, проверьте наличие всех комплектующих и подготовьте необходимые инструменты.

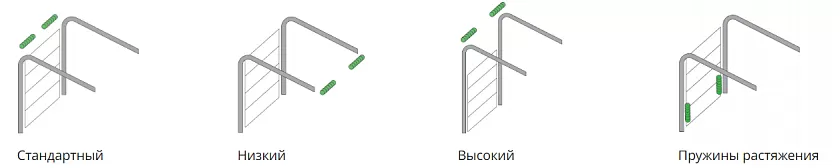

Далее выберите подходящий тип монтажа (рис. 5) с учетом высоты перемычки.
рис. 5
Оптимальная высота притолоки для установки гаражных ворот с электроприводом — не менее 210 мм. В этом случае используется стандартный тип монтажа.
Если высота перемычки другая, придется выбрать другой вариант монтажа:
С пружинами растяжения - при таком типе монтажа балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм (для ворот с ручным управлением) и 140 мм (для ворот с электроприводом).
Низкий - предназначен для гаражей с низкими потолками. Притолока — от 100 мм (для ворот с ручным управлением) и от 140 мм (для ворот с электроприводом).
Высокий - подходит для помещений с высокими потолками. Минимальная притолока — 500 мм (независимо от способа управления воротами).
Мы подготовили видеоинструкции с основными шагами установки ворот для гаража:
- предмонтажные работы;
- сборка каркаса подъемных ворот для гаража;
- сборка торсионного вала (пружин растяжения);
- монтаж нижней секции и полотна ворот без калитки;
- установка элементов управления воротами;
- регулировка натяжения пружин;
- установка ограничителя хода полотна и блока ручного подъема;
- снятие защитной пленки.

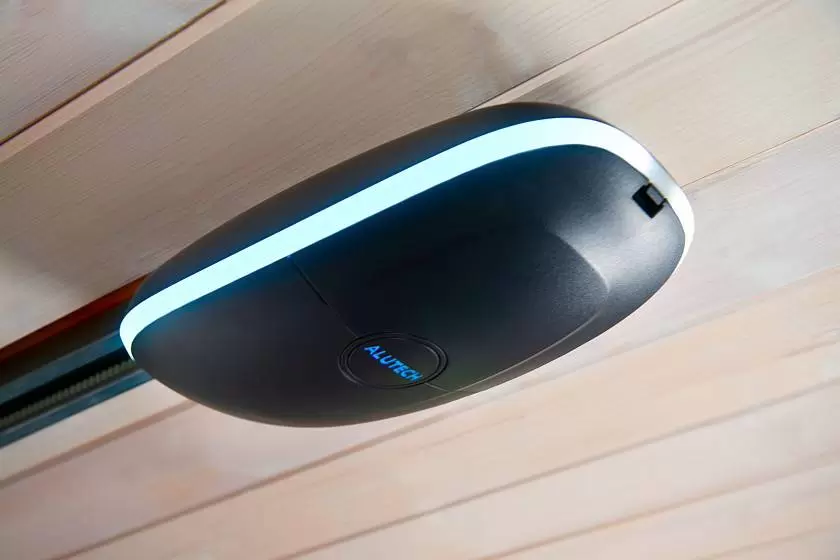

Шаг 4. Монтаж автоматики
Установка автоматики выполняется на финальном этапе монтажа ворот. Для начала следует приобрести специальную рейку, так как она не идет в комплекте с приводом.
Мы рекомендуем цепную рейку ALUTECH из стали толщиной 1 мм (у большинства производителей — 0,8 мм). Дополнительную прочность ей придают ребра жесткости. Благодаря цепной рейке ворота будут открываться плавно и без вибраций. Это продлит срок их службы и защитит автоматику от преждевременного выхода из строя. А если хотите добиться бесшумного подъема и опускания, советуем заказать ременную рейку ALUTECH (толщина профиля в ней тоже 1 мм).
Заранее позаботьтесь о проводке, но не забывайте, что работы с электрикой опасно проводить без соответствующего опыта и квалификации. Лучше доверьте эту работу профессионалам.
Перед монтажом привода внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке автоматики.
- Обозначьте монтажную линию и при помощи кронштейнов закрепите на ней рейку.
- Установите тягу. Данный элемент крепится к воротам и отвечает за их бесперебойное открытие-закрытие.
- Прикрепите привод к рейке.
- Подключите автоматику к сети и выполните настройку.
- Протестируйте открытие и закрытие с пульта.
Теперь вы сможете оценить все преимущества дистанционного управления. Например, не выходить из автомобиля, чтобы открыть и закрыть ворота.
Возможные неисправности при монтаже гаражных ворот своими руками
Мы составили перечень неисправностей, которые чаще всего возникают при установке ворот для гаража своими руками.
Проблема | Решение |
Полотно падает вниз под собственным весом | Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке с внутренней стороны воротного полотна). |
Полотно поднимается слишком резко | Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке с внутренней стороны воротного полотна). |
Ворота открываются и закрываются рывками | Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке. |
При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками | Необходимо после взведения растянуть пружину на 5-10 мм. |
Тугой ход, металлический скрип | Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню. |
Полотно тяжело передвигается, нижний кронштейн задевает направляющую, слышен металлический скрип | Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики. |
При подъеме слышен хруст | Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона. |
При поднятии полотно перекашивается, верхний кронштейн задевает направляющую | Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна. |
Ворота неплотно прижимаются к боковому уплотнителю и проему, шатается, в результате образуется зазор | Необходимо отрегулировать держатель ролика на боковой опоре. |
Полотно ворот (низкий подъем) неплотно прилегает к проему, сверху образуется щель | Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна. |
Следуйте рекомендациям, чтобы избежать ошибок при самостоятельной установке автоматических подъемных ворот в гараже. Будьте внимательны и аккуратны, потому что гарантия производителя не распространяется на повреждения, которые возникают из-за неправильного монтажа.
Вопросы и ответы
- Какие дополнительные аксессуары я могу заказать вместе с гаражными воротами?
Для роллетных ворот мы предлагаем следующие опции:
- Система блокировки аварийного открывания S-NHK.
- Ручной привод для аварийного подъема.
- Система безопасности «Чувствительный край».
- Инерционный тормоз.
- Фотоэлементы «Twin-Safe».
- Подвижные каретки.
Для секционных ворот:
- Калитка.
- Устройство экстренного открывания дверей.
- Замок ригельный.
- Система защиты от взлома.
- Блок ручного подъема ворот.
- Редуктор цепной.
- Механизм разблокировки электропривода.
- Окна.
- Решетки.
- Вставки декоративные.
- Ручка двухсторонняя и т.д.
- В каких гаражах лучше установить секционные ворота, а в каких – роллетные?
Секционные ворота подходят для большинства гаражных проемов. При этом на поверхности перемычки и боковых пристенков не должны располагаться системы вентиляции, строительные конструкции и т.д.
Если в вашем гараже под потолком находятся инженерные коммуникации, рекомендуем выбрать роллетные ворота, которые при закрытии сворачиваются в защитный короб.
- Как ухаживать за секционными воротами зимой?
В нижней части ворот возможно образование наледи. Это может повредить уплотнитель, поэтому перед поднятием полотна рекомендуется аккуратно удалить наледь.
Перед воротами с калиткой желательно расчищать снег. Это продлит срок службы калитки и позволит открывать ее с легкостью.
При образовании наледи в направляющих ход воротного полотна может быть затруднен. Счищать наледь можно любым неабразивным инструментом.
Снег и наледь под воротами необходимо удалять, т.к. они не позволят полотну герметично закрыться. А в воротах с электроприводом из-за этого может сработать механизм безопасности.
В снегопад возможны сбои в работе фотоэлементов. Решением в данном случае также станет своевременное удаление снега.
- Можно ли установить ворота в гараже без верхней и боковых перемычек?
Да, в этом случае будет произведен встроенный монтаж. Он позволит сэкономить на строительных работах и быстро ввести гараж в эксплуатацию.
Обязательно сообщите менеджеру о необходимости встроенного монтажа при оформлении заказа.
Дополнительные преимущества данного вида установки:
Привлекательный вид ворот благодаря использованию декоративных наличников, которые окрашиваются в любой цвет RAL и обладают высокой стойкостью к коррозии.
Надежное крепление рамы ворот даже при неровностях боковых стен. Такой эффект достигается благодаря регулируемым монтажным кронштейнам.
- Как измерить проем?
Перед замером следует определить нулевую отметку пола. В идеале устанавливать ворота в проем с уже готовым полом. Замер параметров необходимо производить с внутренней стороны помещения, т.к. с этой стороны будут монтироваться ворота.
Измерьте высоту в 3 точках: крайней левой, крайней правой и посередине. Аналогично измерьте ширину в 3 точках: крайней верхней, крайней нижней и посередине. При заказе ворот указывайте максимальные значения: сначала ширину в мм, затем высоту в мм.
Измерьте перемычку: в крайней левой, крайней правой и центральной точках. Затем — боковых пристенков: в крайней верхней, крайней нижней и центральной точках. При заказе ворот укажите наименьшие значения этих параметров.
Важно: для установки ворот необходимо не менее 100 мм в зоне перемычки (оптимально — 210 мм) и не менее 125 мм в зоне боковых пристенков. В этих зонах не должно быть систем вентиляции, водоснабжения или отопления. Если полученные значения меньше минимальных, сообщите об этом при заказе ворот.
